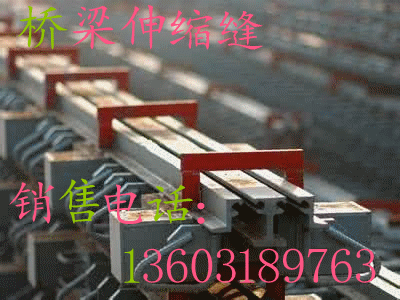

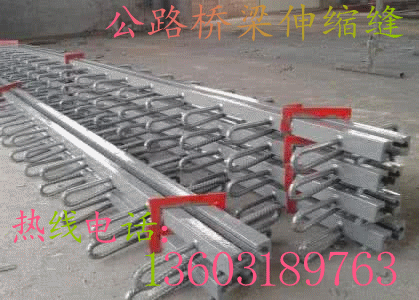

C型桥梁伸缩缝是在本厂制造并组装,若整条
伸缩缝超长不能运输或工程需分段施工,需在现场焊接一体后,再组装橡胶密封条。
伸缩缝预留槽口、在浇筑拟安装
伸缩缝的梁体、桥台时,在端部预留符合安装尺寸的槽口、推荐尺寸见表1:特殊设计另定 预埋钢筋设置:在浇筑梁体或桥台时,应设置预埋钢筋。预埋深度不小于50cm,并与梁体、桥台内结构钢筋连接一体;间距尺寸为20cm应和
伸缩缝锚固件保持一致。 梁端间隙应不
小于梁体伸长度,在预制、现浇或吊装时由设计工程师根据当地气温确定。调节
伸缩缝定位尺寸“J”,根据安装时气温计算正确,调节后,琐紧定位压板。 用发泡塑料板嵌入梁端间隙内,其上部与
伸缩缝钢梁内侧密合,尽量达到密封,防止浇筑混凝土时出现漏浆、空洞。
单组式桥梁伸缩缝安装,
伸缩缝吊装就位,检查其中线线与梁缝中心线是否重合,其顶面与路面标高是否一致,及时进行调整。将预娩钢筋和
伸缩缝锚固件焊接牢固,再横穿 12或 16水平钢筋。 立即拆除伸缩缝定位压板,錾去定位螺丝,并用角向砂轮磨去焊疤,补上油漆。 用胶粘纸带或木板密封
桥梁伸缩缝顶面缝口,在槽口部位即浇筑50号混凝土;用插入式振动棒,充分振捣密实。抹平混凝土过度段表面。用直尺检查伸缩缝顶面、过度段,应尽量与路面平顺。做好混凝土养生后方可通车。 带有防撞墙,人行道结构的伸缩缝,参造上述安装工序作业。对于伸缩缝产品安装就位和焊接;当伸缩缝产品是在工厂制造并组装,在产品安装前应根据安装温度调整好伸缩缝装置间隙,用吊车或人工将伸缩缝装置放入槽口内,注意前后左右位置要准确。遇有受阻的预埋筋可适当扳弯,然后借助铝合金直尺由中间向两端调整伸缩缝装置的顶面高度,直至顶面比路面低0-2mm(D80)、0-3mm(D160),这时如果伸缩缝装置的缝隙宽度正好符合安装温度的要求,即可将预埋筋扳靠到较近的伸缩缝装置锚环上进行焊接。顺序为从中间向两端先点焊,然后检查复测,待符合要求时,再由中间向两端补焊。每米各边至少有两处焊接,每条焊缝长度不小于40mm。焊接完成后,及时割除固定门架即可。如果伸缩缝装置的缝隙宽度不符合安装温度的要求,可用上述方法先将一根边梁和预埋筋焊接固定,再从中间向两端逐步割除固定门架,调整好间隙和高度后进行焊接。欢迎来电13603189763孙经理。
