坡形支座
所属分类:橡胶支座系列
发布日期:2013-10-27
浏览:
咨询电话:13603189763
        18831835522


分享此产品:

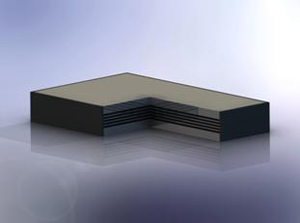

坡形支座

坡形橡胶支座

产品介绍:
橡胶支座是由若干层橡胶片与薄钢板经加压硫化而成。按形状划分:矩形、圆形、球冠、坡形等几个规格。由于板式支座本身具有足够的竖向刚度,可以满足较大垂直荷载,并具有良好的弹性以适应梁端的转动。还具有较大的剪切变形以满足上部构造的水平位移;可以产生很好的防震作用,能减轻动载对上部构造与墩台的冲击作用。四氟乙烯滑板式橡胶支座就是在普通式橡胶支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯材料时,它除了竖向钢度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制,特别适宜中、小荷载,大位移量的桥梁使用。四氟乙烯滑板式支座性能优良,还具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点.因而在中小型公路桥梁上非常受欢迎,并且被广泛使用。

性能特点:
根据桥梁板式支座的结构型式分类如下:普通板式橡胶支座---TCYB系列球冠圆板式橡胶支座,;GJZ系列矩形普通板式橡胶支座;GYZ系列圆形普通板式橡胶支座、GYZF4系列圆形四氟板式橡胶支座;GJZF4系列矩形四氟板式橡胶支座、TCYBF4系列球冠四氟板式橡胶支座,本产品适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁使用。

2、 按胶种适用温度分类如下:a、氯丁橡胶: 适用温度+60℃∽-25℃ b、天然橡胶: 适用温度+60℃∽-40℃ c、三元乙丙橡胶: 适用温度+60℃∽-45℃

应用范围:
1、一般来说普通板式橡胶支座适用于跨度小于30m、适合位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.

2、 四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。

3、球冠圆板橡胶支座是改进后的圆形板式支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同,而在支座顶面用纯橡胶制成球形表面,球面中心橡胶最大厚度为4-13mm,球面边缘15mm,以适应3%到4%纵横坡下,梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D=2.5mm的半圆形橡胶圆环,支座受力时首先由底部圆环变形压密,调节底面受力状况,以改善或避免支座底面脱空现象的产生,使支座底面受力均匀。
